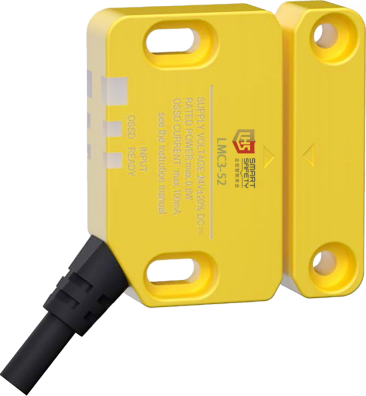

 | ·小型化設計，（適配30mm鋁框）便于安裝 ·采用冗余內部電路（雙CPU互檢）和自診斷功能 ·智能化診斷與狀態顯?： 集成LED指?燈，實時反饋門開關狀態及故障信息，便于快速排查問題 ·支持多開關串聯（可連接30個開關），適應復雜設備布局 ·執?器編碼功能有低級?級，?次安裝自學習與感應器匹配，?級功能具有唯一性，不可互換使用 ·具有磁保持功能，磁保持力可達15N，可以替代門磁吸 |
| 選型大類 |
配置類型 | 編碼類型 | 輸出方式 | 引線方式 | 直接出線 線纜長度 | 型號 |
簡單功能 | 通用編碼 | NPN | 直接出線 | 3M | LMC3-52-J2-N-Z3 |
5M | LMC3-52-J2-N-Z5 | ||||
10M | LMC3-52-J2-N-Z10 | ||||
M12接頭 | / | LMC3-52-J2-N-M12 | |||
PNP | 直接出線 | 3M | LMC3-52-J2-P-Z3 | ||
5M | LMC3-52-J2-P-Z5 | ||||
10M | LMC3-52-J2-P-Z10 | ||||
M12接頭 | / | LMC3-52-J2-P-M12 | |||
唯一編碼 | NPN | 直接出線 | 3M | LMC3-52-J1-N-Z3 | |
5M | LMC3-52-J1-N-Z5 | ||||
10M | LMC3-52-J1-N-Z10 | ||||
M12接頭 | / | LMC3-52-J1-N-M12 | |||
PNP | 直接出線 | 3M | LMC3-52-J1-P-Z3 | ||
5M | LMC3-52-J1-P-Z5 | ||||
10M | LMC3-52-J1-P-Z10 | ||||
M12接頭 | / | LMC3-52-J1-P-M12 | |||
標準 | 通用編碼 | NPN | 直接出線 | 3M | LMC3-52-B2-N-Z3 |
5M | LMC3-52-B2-N-Z5 | ||||
10M | LMC3-52-B2-N-Z10 | ||||
M12接頭 | / | LMC3-52-B2-N-M12 | |||
PNP | 直接出線 | 3M | LMC3-52-B2-P-Z3 | ||
5M | LMC3-52-B2-P-Z5 | ||||
10M | LMC3-52-B2-P-Z10 | ||||
M12接頭 | / | LMC3-52-B2-P-M12 | |||
唯一編碼 | NPN | 直接出線 | 3M | LMC3-52-B1-N-Z3 | |
5M | LMC3-52-B1-N-Z5 | ||||
10M | LMC3-52-B1-N-Z10 | ||||
M12接頭 | / | LMC3-52-B1-N-M12 | |||
PNP | 直接出線 | 3M | LMC3-52-B1-P-Z3 | ||
5M | LMC3-52-B1-P-Z5 | ||||
10M | LMC3-52-B1-P-Z10 | ||||
M12接頭 | / | LMC3-52-B1-P-M12 | |||
高功能型 | 通用編碼 | NPN | 直接出線 | 3M | LMC3-52-G2-N-Z3 |
5M | LMC3-52-G2-N-Z5 | ||||
10M | LMC3-52-G2-N-Z10 | ||||
M12接頭 | / | LMC3-52-G2-N-M12 | |||
PNP | 直接出線 | 3M | LMC3-52-G2-P-Z3 | ||
5M | LMC3-52-G2-P-Z5 | ||||
10M | LMC3-52-G2-P-Z10 | ||||
M12接頭 | / | LMC3-52-G2-P-M12 | |||
唯一編碼 | NPN | 直接出線 | 3M | LMC3-52-G1-N-Z3 | |
5M | LMC3-52-G1-N-Z5 | ||||
10M | LMC3-52-G1-N-Z10 | ||||
M12接頭 | / | LMC3-52-G1-N-M12 | |||
PNP | 直接出線 | 3M | LMC3-52-G1-P-Z3 | ||
5M | LMC3-52-G1-P-Z5 | ||||
10M | LMC3-52-G1-P-Z10 | ||||
M12接頭 | / | LMC3-52-G1-P-M12 |
型號說明
M12連接線選型
M12連接線 |
| 簡單功能線纜（5針5芯） | LMC3-52--XL-P55C3 |
LMC3-52-XL-P55C5 | |||
LMC3-52-XL-P55C10 | |||
標準型線纜（8針8芯） | LMC3-52-XL-P88C3 | ||
LMC3-52-XL-P88C5 | |||
LMC3-52-XL-P88C10 | |||
?功能型線纜（12針10芯） | LMC3-52-XL-P1210C3 | ||
LMC3-52-XL-P1210C5 | |||
LMC3-52-XL-P1210C10 |
指示燈說明
指?燈名稱 | 亮燈顏? | 狀態 | 狀態說明 | OSSD的狀態 | 執?器的檢測的狀態 |
?指示燈 | 綠 | 點亮 | 正常動作中 | ON | 檢測狀態 |
綠 | 閃爍 （?速） | 正在切換編碼級別，由低級編碼到?級， 或正在進?匹配器的?教。 | OFF | 檢測到的匹配器不正確。 | |
綠 | 閃爍 | 正在切換編碼級別，由?級編碼到低級， 或正在進行匹配器的?教。 | OFF | 檢測到的匹配器不正確。 | |
紅、綠 交替 | 閃爍 （?速） | 編碼級別“高”動作時，檢測到未經示教的執?器。 | OFF | 檢測到的匹配器不正確。 | |
切換編碼級別時的錯誤 | 不固定 | ||||
紅 | 點亮 | ?等處于打開狀態。 | OFF | ?檢測狀態 | |
閃爍 （?速） | 錯誤狀態。感應器檢測到異常。 | OFF | 不固定 | ||
熄滅 | — | 電源OFF | OFF | 不固定 | |
OSSD指?燈 | 綠 | 點亮 | OSSD開啟 | ON | 檢測狀態 |
閃爍 | OSSD開啟，但?處于半開等不穩定的狀態。 | ON | 檢測狀態 | ||
紅 | 點亮 | OSSD關閉 | OFF | 不固定 | |
輸?指?燈 | 綠 | 點亮 | 安全輸?開啟 | 不固定 | 檢測狀態 |
閃爍 | ?保解除等待狀態（等待復位輸?） | OFF | 不固定 | ||
熄滅 | — | 安全輸?關閉，或其他狀態 | OFF | 檢測狀態 |
技術參數
型號 | LMC3-52-J | LMC3-52-B | LMC3-52-G | ||
類型 | 簡單功能型 | 標準型 | 高功能型 | ||
檢測距離 | 正面 | sao(OFF→ON) | 10mm | ||
sar(ON→OFF | 18mm | ||||
側面 | sao(OFF→ON) | 6mm | |||
sar(ON→OFF | 14mm | ||||
響應時間(ms)*1 | 檢測動作 | 檢測→非檢測 | 20ms+2ms×(級聯連接總臺數-1) | ||
非檢測→ 檢測 | 30ms+25ms×(級聯連接總臺數-1) | ||||
門的操作 | 容許操作頻率 | 3Hz | |||
磁吸 | 磁吸保持? | 15N | |||
級聯連接 | 標準 | - | 最多30臺 | ||
控制輸出(OSSD 輸出) | 輸出類型 | 晶體管輸出×2 | |||
最大負載電流 | PNP:150mA以下、NPN:100mA以下 | ||||
殘余電壓(ON時) | 最大2.5V(電纜5m時) | ||||
OFF時電壓 | 最大2.0V(電纜5m時) | ||||
泄漏電流 | 最大0.5mA | ||||
最大負載容量 | 2.2μF | ||||
負載連線電阻 | 最大2.5Ω | ||||
檢測距離 | 正面 | sao(OFF→ON) | 10mm | ||
sar(ON→OFF | 18mm | ||||
側面 | sao(OFF→ON) | 6mm | |||
sar(ON→OFF | 14mm | ||||
響應時間(ms)*1 | 檢測動作 | 檢測→非檢測 | 20ms+2ms×(級聯連接總臺數-1 ) | ||
非檢測→ 檢測 | 30ms+25ms×(級聯連接總臺數-1 ) | ||||
門的操作 | 容許操作頻率 | 3Hz | |||
磁吸 | 磁吸保持? | 15N | |||
級聯連接 | 標準 | - | 最多30臺 | ||
控制輸出(OSSD 輸出) | 輸出類型 | 晶體管輸出×2 | |||
最大負載電流 | PNP:150mA以下、NPN:100mA以下 | ||||
殘余電壓(ON時) | 最大2.5V(電纜5m時) | ||||
OFF時電壓 | 最大2.0V(電纜5m時) | ||||
泄漏電流 | 最大0.5mA | ||||
最大負載容量 | 2.2μF | ||||
負載連線電阻 | 最大2.5Ω | ||||
AUX輸出(非安全系 輸出) | 輸出類型 | 晶體管輸出 | |||
輸出數 | 1 | ||||
最大負載電流 | 50mA | ||||
殘余電壓(ON時) | 最大2.5V(電纜5 m時) | ||||
外部輸入 (短路電流) | 安全輸入 | - | 約1.5mA×2 | ||
復位/EDM輸入 | - | 約5mA×1 | |||
電源 | 電源電壓 | 24VDC±20%包含紋波(P-P)10%Class2 | |||
消耗功率 | 0.8W*2 | ||||
保護電路 | 電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護 | ||||
安全相關參數 | ISO13849-1 IEC/EN60947-5-1 IEC/EN60947-5-3 | ||||
符合ISO 13849-1的4類開關/適合PLe/PLd | |||||
MTTFd≥30年 | |||||
CE | |||||
環境抗耐性 | 外殼防護級 | IP65,IP67IP68需要定制，下單前請與業務咨詢 | |||
動作環境溫度 | -20℃至+55℃(無凍結) | ||||
存放環境溫度 | -25℃至+70℃(無凍結)*3 | ||||
動作環境濕度 | 5%至95%RH | ||||
存放環境濕度 | 5%至95%RH | ||||
耐振動 | 10至55HZ、雙振幅3.0mm、X、Y、Z各方向5分鐘 (IEC60947-5-3) | ||||
耐沖擊 | 30GX、Y、Z各方向6次(IEC60947-5-3) | ||||
材質 | 傳感器 主機 | 外殼 | 抗阻燃級熱塑性塑料 | ||
電纜 | PVC | ||||
匹配器 | 外殼 | 抗阻燃級熱塑性塑料 | |||
*1 IEC60947-5-3規定的Risk Time為150 ms+2 ms×(級聯連接總臺數-1) *2 負載電流除外。 *3 如需長期保存, 請保存在55℃以下的環境中。 | |||||
產品尺寸圖
 |  |

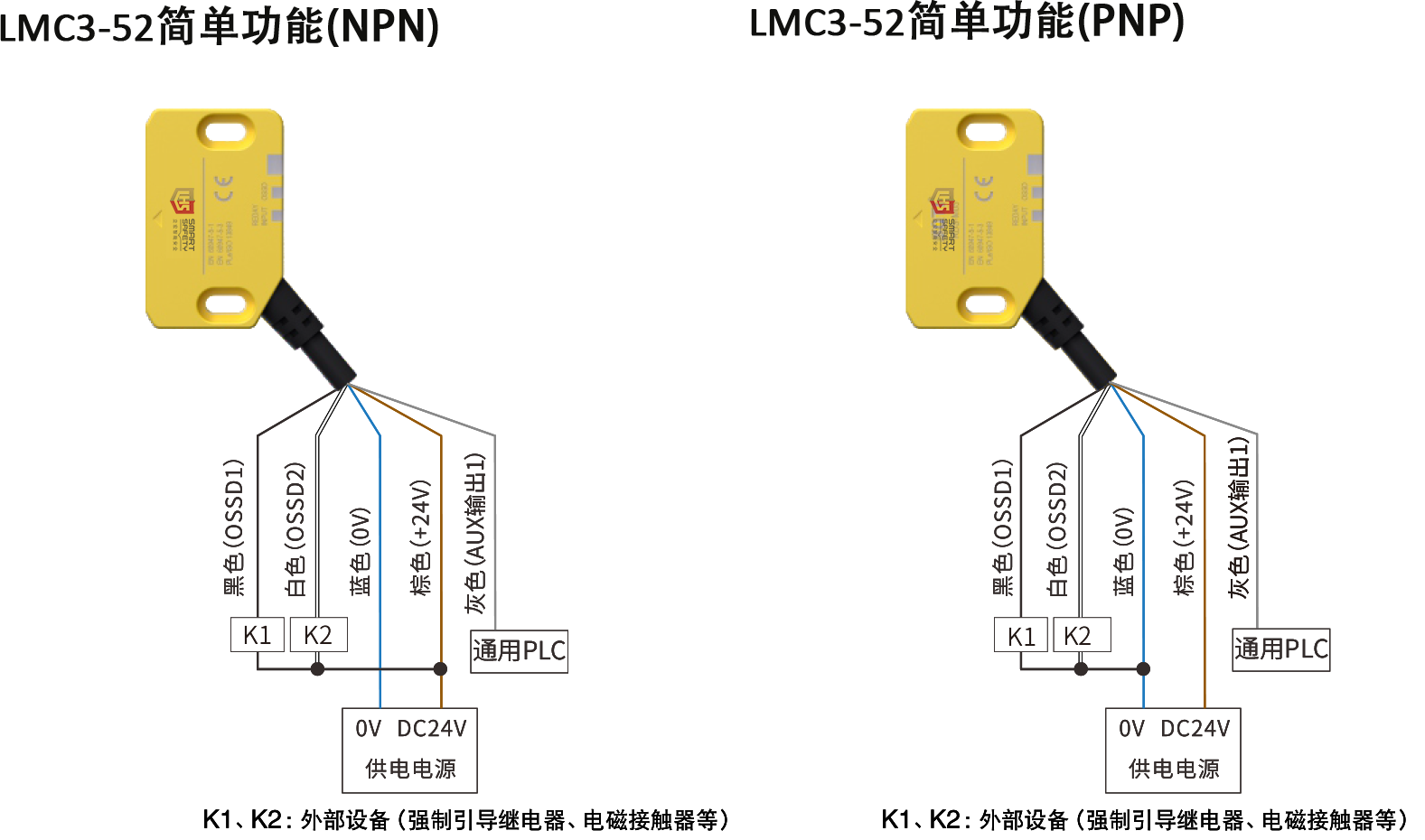

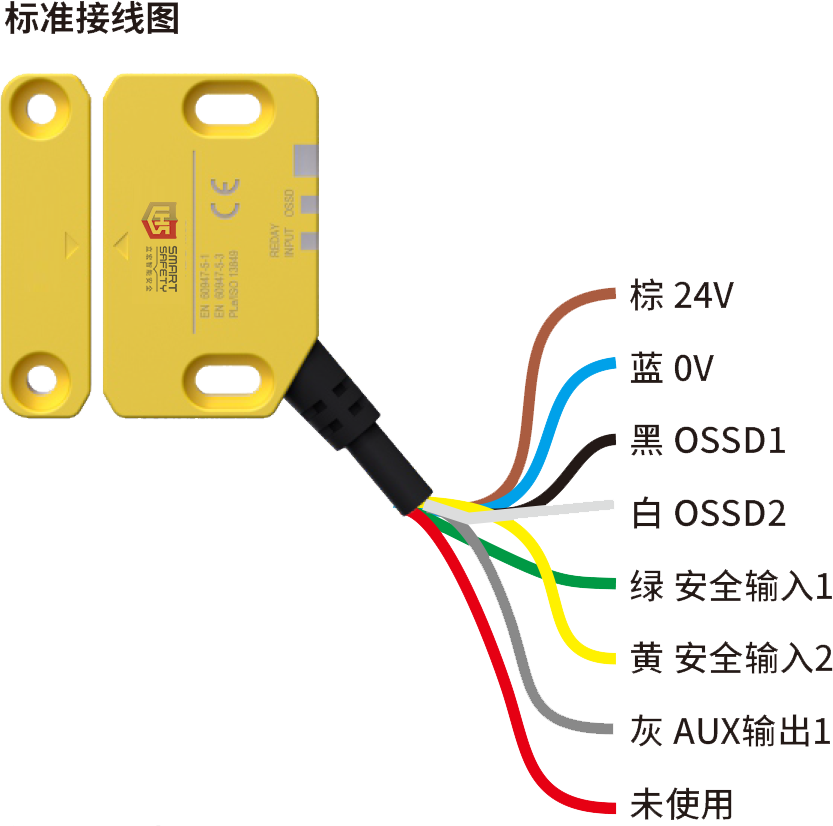

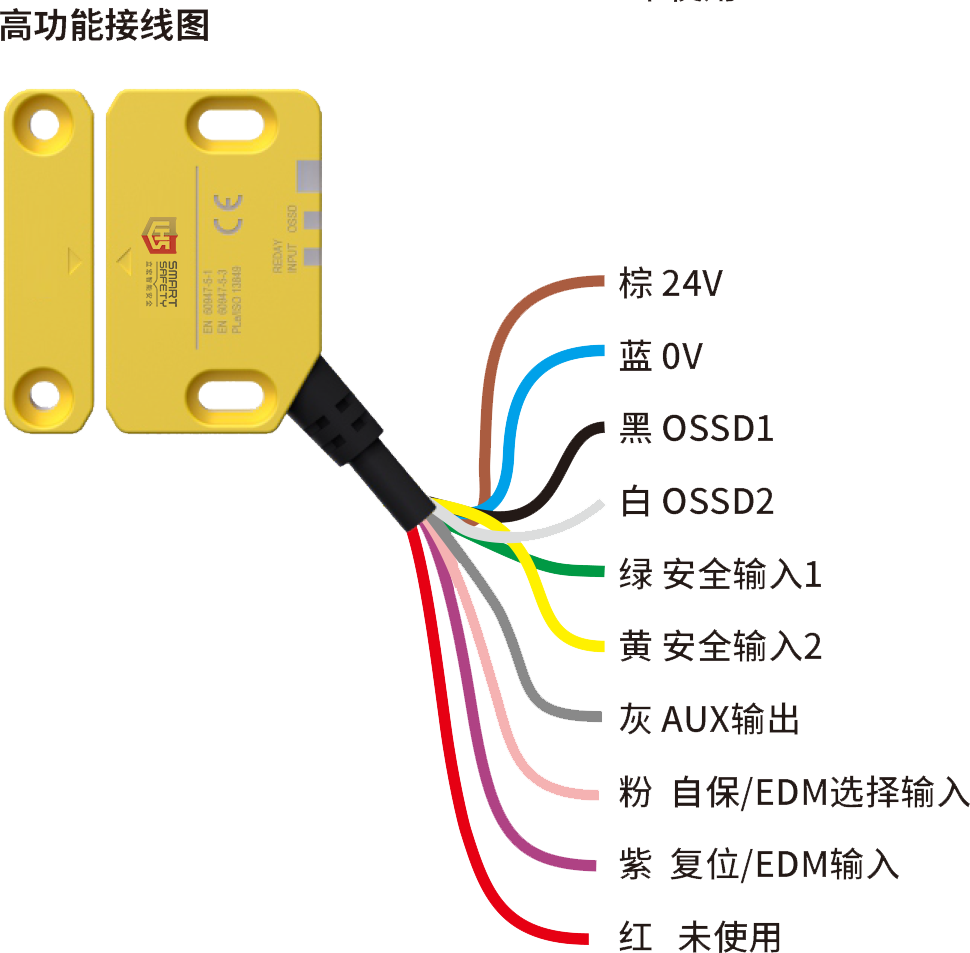

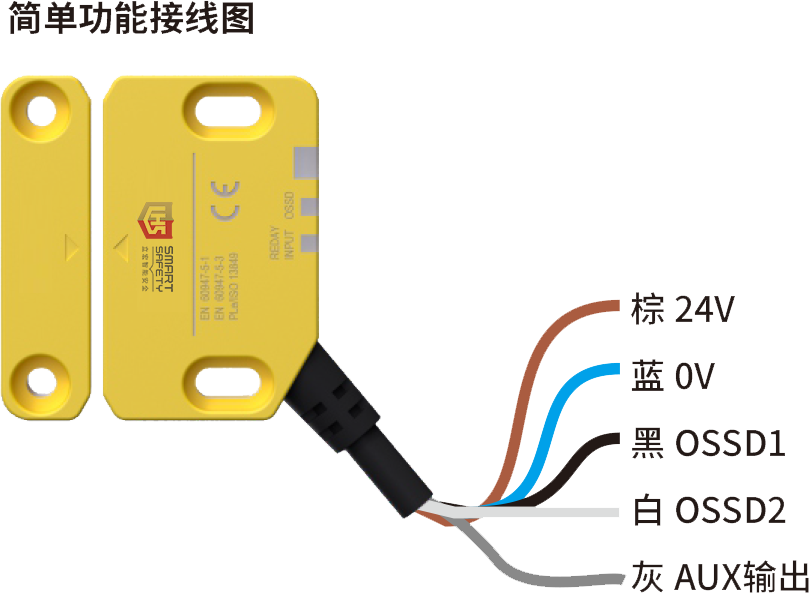

接線圖

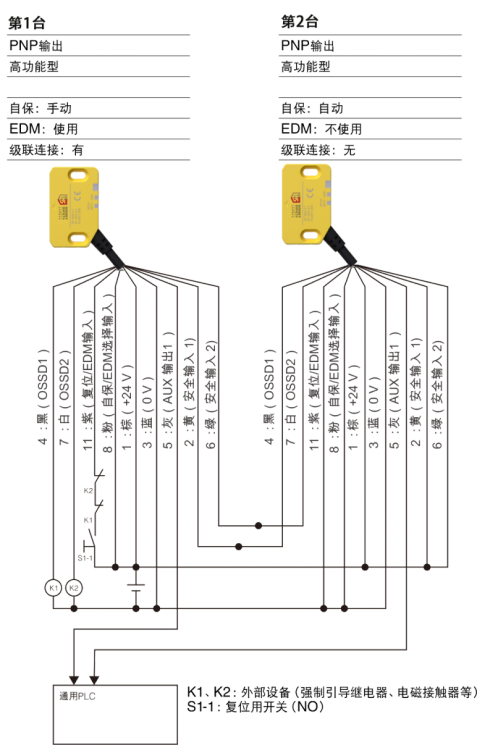

 | 針編號 | 信號定義 | 顏? | 說明 |
1 | 24V | 棕 | 電源正 | |
2 | OSSD2 | ? | 安全輸出2 | |
3 | 0V | 藍 | 電源負 | |
4 | OSSD1 | ? | 安全輸出1 | |
5 | AUX輸出 | 灰 | 輔助輸出1 |
 | 針編號 | 信號定義 | 顏? | 說明 |
1 | AUX輸出1 | 灰 | 輔助輸出1 | |
2 | 24V | 棕 | 電源正 | |
3 | 未使? | 紅 | 未使? | |
4 | 安全輸?2 | ? | 級聯輸?2 | |
5 | OSSD1 | ? | 安全輸出1 | |
6 | OSSD2 | ? | 安全輸出2 | |
7 | 0V | 藍 | 電源負 | |
8 | 安全輸?1 | 綠 | 級聯輸?1 |
| 針編號 | 信號定義 | 顏? | 說明 |
1 | 24V | 棕 | 電源正 | |
2 | 安全輸?1 | 綠 | 級聯輸?1 | |
3 | 0V | 藍 | 電源負 | |
4 | OSSD1 | ? | 安全輸出1 | |
5 | AUX輸出1 | 灰 | 輔助輸出1 | |
6 | 安全輸?2 | ? | 級聯輸?2 | |
7 | OSSD2 | ? | 安全輸出2 | |
8 | ?保/EDM選擇輸? | 粉 | ?保/EDM選擇輸? | |
9 | 未使? | 紅 | 未使? | |
10 | — | — | — | |
11 | 復位/EDM輸? | 紫 | 復位/EDM輸? | |
12 | — | — | — |
 |  |  |
| 級聯連接時的配線示例 | 高功能型自保功能： | |||
 | 自保功能是阻止OSSD由OFF狀態自動變為ON狀態的功能。該功能可防止設備意外啟動或重啟。要從自保功能工作的狀態恢復到正常動作狀態，需要進行復位操作。 簡單功能型及標準型無法進行自保功能的設定。自保功能固定為“自動”。 高功能型的自保功能設定可從“自動”、“手動”2個類型中選擇。 此處的自動、手動指以下動作: | |||
自動： | ||||
當OSSD具備切換到ON狀態的條件(例如，門等處于關閉狀態)時，立即切換到ON狀態 | ||||
手動： | ||||
即使OSSD具備切換到ON狀態的條件，仍保持OFF狀態(自保狀態)。 | ||||
<自保狀態的解除> | ||||
要使OSSD切換到ON狀態并啟動設備，需要在安裝了GS(非接觸)的門關閉、設備的啟動準備已完成的狀態下進行復位操作。由此，OSSD變為ON狀態，可以解除自保狀態。 | ||||
自保功能的設定 | ||||
自保功能 | EDM功能 | 復位/EDM 輸入(紫) | 自保/EDM功能選擇輸入(粉) | |
自動 | 不使用 | 0V | 0V | |
自動 | 使用 | 通過繼電器的NC接點連接至24 V | 開放 | |
手動 | 不使用 | 通過NO的復位開關連接至24 V | 連接至24 V | |
手動 | 使用 | 通過NO的復位開關及繼電器的NC接點連接至24V | 連接至24 V | |
