NJ301-0670P

6 米@70％反射率

±4cm@1sigma

270°

PNP

NJ301-1070P

10 米@70％反射率

±4cm@1sigma

270°

PNP

NJ301-2070P

20 米@70％反射率

±4cm@1sigma

270°

PNP

NJ301-0210N

2 米@10％反射率

±4cm@1sigma

270°

NPN

NJ301-0410N

4 米@10％反射率

±4cm@1sigma

270°

NPN

NJ301-0810N

8 米@10％反射率

±4cm@1sigma

270°

NPN

安裝方式

水平安裝方式（SZ）、垂直安裝方式（CZ）、防護罩安裝方式（FZ）

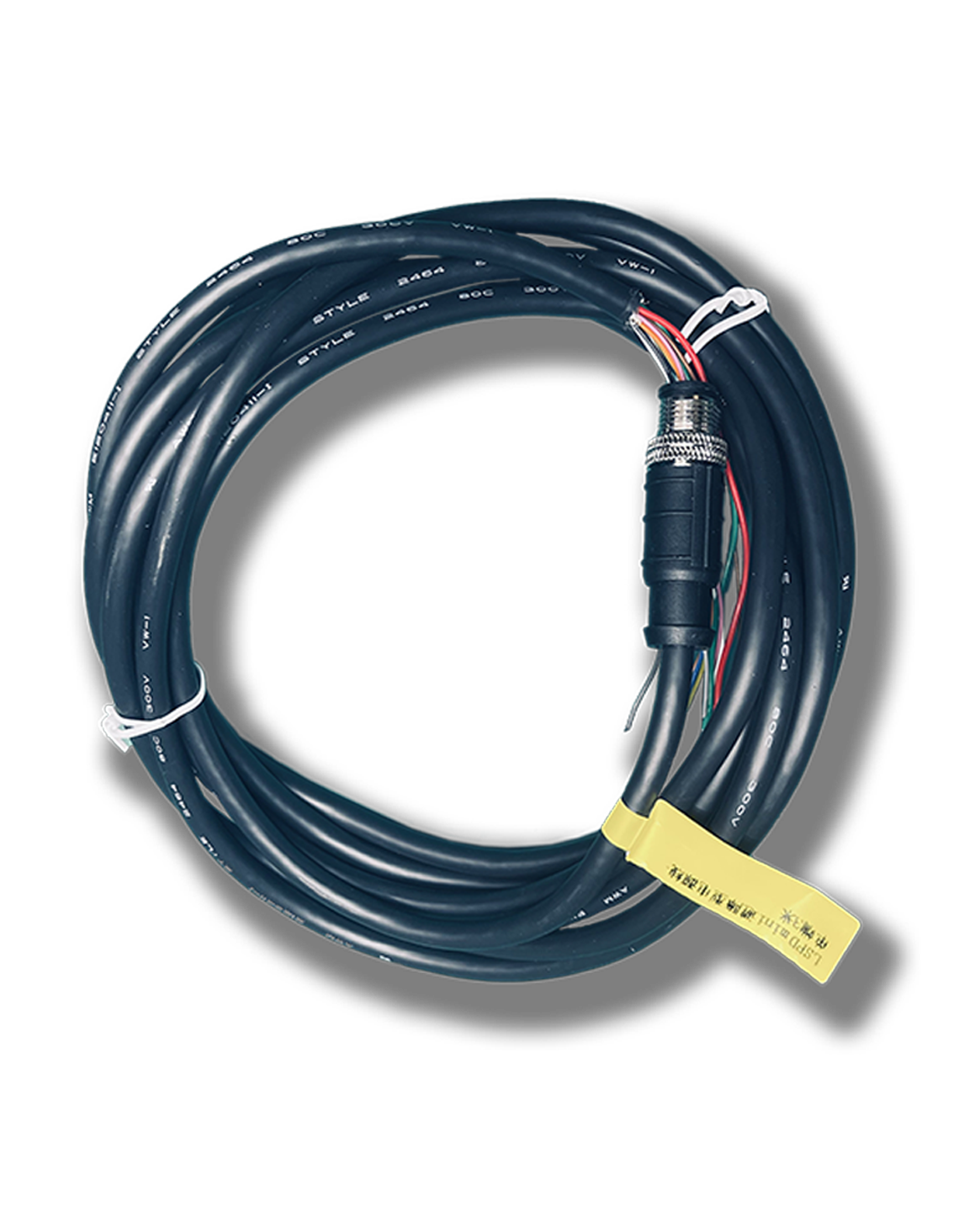

電源線

5M 贈送

編程線

贈送

說明

激光光源

波長905nm，一類激光產品

最大檢測范圍

半徑20m@70％反射率（白色物體）

半徑8m@10％反射率（黑色物體）

掃描角度范圍

270°

角度分辨率

0.5°

測量誤差

±4cm

電氣/機械參數

工作電壓

DC9V～DC30V

上電啟動時間

典型值6s

功耗

3W（典型值）

輸出

OUTPUT1：防區1 檢測到障礙物時進入OFF 狀態

OUTPUT2：防區2 檢測到障礙物時進入OFF 狀態

OUTPUT3：防區3 檢測到障礙物/系統故障

（二選一，可配置）時進入OFF 狀態

外形尺寸

62mm×64mm×81mm

電纜長度

≤30m

環境特性

環境溫度

工作：-10℃～50℃（無結霜及凝霧）

存儲：-40℃～70℃

環境濕度

工作：35%RH～85%RH

存儲：35%RH～95%RH

抗光干擾

15000Lux

抗沖擊

加速度10g；脈沖持續時間：16ms；

碰撞次數：三軸，每軸1000±10 次

抗振動

頻率10Hz～55Hz；振幅：0.35±0.05mm；

掃描次數：三軸，每軸20 次

防護等級

IP65

電磁兼容

性(EMC)

EMI

EN61326-1：2013

EN55011：2009+A1:2010

EMS

EN61326-1：2013

EN61000-4-2：2009

EN61000-4-3：2006+A1:2008+A2:2010

EN61000-4-4：2004+A1:2010

EN61000-4-6：2009

EN61000-4-8：2010

EN61000-4-11：2004

可配置功能

防區配置

用戶可通過配置軟件，將NJ300系列防區配置為所需形狀

響應時間

可調（40ms/圈）

區域組切換

組外部輸入信號（Z1、Z2、Z3、Z4）實現16 個區域

組的切換，默認Z1、Z2、Z3、Z4 不接時區域組15 工作

工作模式

NJ300系列提供4 種工作模式，默認工作模式4

3

用戶配置的防區3

檢測到障礙物時OUTPUT3 進入OFF 狀態

2

用戶配置的防區2

檢測到障礙物時OUTPUT2 進入OFF 狀態

1

用戶配置的防區1

檢測到障礙物時OUTPUT1 進入OFF 狀態

NL300系列

激光雷達

掃描角度270°，半徑10 米@70％反射率，半徑8米@10％反射率
